Clasificación de los sistemas de domótica

Clasificación de los sistemas de domótica

¿Qué es la domótica?

El término domótica viene de la unión de las palabras domus (que significa casa en latín) y autónomo (del griego: αὐτόνομος; “que se gobierna a sí mismo”). Se llama domótica a los sistemas capaces de automatizar una vivienda o edificación de cualquier tipo, aportando servicios de gestión energética, seguridad, bienestar y comunicación.

Con estos sistemas podemos llegar a alcanzar en un futuro las viviendas futuristas que vemos en películas, un ejemplo de su uso es que en tu casa podrías decirle al sistema que a las 9:00 encienda la luz del dormitorio y empiece a calentar la cafetera.

Clasificación de los sistemas de domótica según la clase de sistema

Se podrían clasificar en tres:

Sistema centralizado

Ventajas

• Los sensores y actuadores son de tipo universal.
• Coste reducido o moderado.
• Fácil uso  y formación.
• Instalación sencilla.

Inconvenientes

• Cableado significativo.
• Sistema dependiente del funcionamiento óptimo central.
• Reducida ampliabilidad.
• Capacidad del sistema (canales o puntos).
• Necesidad de un interfaz de usuario.

Sistema descentralizado

Ventajas

• Seguridad de funcionamiento.
• Posibilidad de rediseño de la red.
• Reducido cableado.
• Fiabilidad de productos.
• Fácil ampliabilidad.

Inconvenientes

• Elementos de red no universales y limitados a la oferta.
• Coste elevado de la solución.
• Reducida ampliabilidad.
• Capacidad del sistema (canales o puntos).
• Necesidad de un interfaz.
• Sistemas adecuados para edificios terciarios.
• Complejidad de programación.

Sistema distribuido

Ventajas

• Seguridad de funcionamiento.
• Posibilidad de rediseño de la web.
• Fiabilidad de productos.
• Fácil ampliabilidad.
• Sensores y actuadores de tipo universal (económicos y gran oferta).
• Coste moderado.
• Cableado moderado.

Inconvenientes

• Requiere programación.

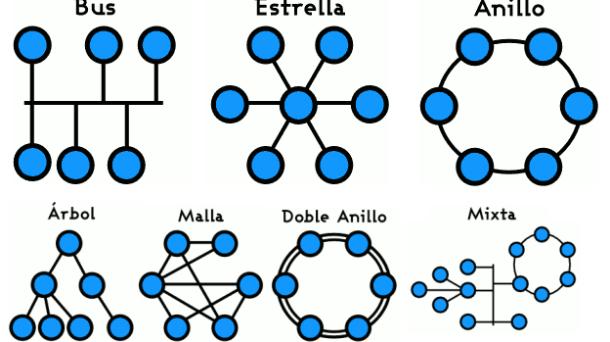

Clasificación según la topología de los sistemas domóticos

Entre ellos pueden estar:

• Estrella.
• Anillo.
• Bus o lineal.
• Árbol.
• Mixta.

Clasificación por medios de transmisión

Transmisión por corrientes portadoras

• Uso. En viviendas existentes como en obra nueva.
• Coste. Nulo en la instalación de la red.
• Gran facilidad de conexionado de los elementos del sistema.
• Velocidad de transmisión de datos. Reducida.

Transmisión cableada

Par de cables

Puede transportar voz, datos y corriente continua para distribuir.

• Señales telefónicas.
• Señales de audio.
• Sonido de alta fidelidad.
• Interconexión de equipos de automatización y control.

Cable coaxial

• Distribución de señal de televisión.

Transmisión fibra óptica

• Fiabilidad en la transferencia de datos.
• Inmunidad frente a interferencias electromagnéticas y de radiofrecuencias.
• Alta seguridad en la transmisión de datos.
• Elevadas velocidades de comunicación. Llegando a 10 Giga bits.
• Coste elevado.

Transmisión inalámbrica

• Movilidad.
• Fácil instalación.
• Flexibilidad.
• Adaptabilidad.
• Coste elevado.
• Necesidad de autenticación.
• Alta sensibilidad a las interferencias.

Clasificación según el control del programa

Interconexión del dispositivo

• IEEE 1394 (FireWire). Es un tipo de conexión para diversas plataformas, destinado a la entrada y salida de datos en serie a gran velocidad. Suele utilizarse para la interconexión de dispositivos digitales como cámaras digitales y videocámaras a computadoras.
• Bluetooth. Es una especificación industrial para Redes Inalámbricas de Área Personal (WPAN) creado por Bluetooth Special Interest Group, Inc. que posibilita la transmisión de voz y datos entre diferentes dispositivos mediante un enlace por radiofrecuencia en la banda ISM de los 2.4 GHz.
• USB. (Del inglés Universal Serial Bus), más conocido por la sigla USB, es un bus de comunicaciones que sigue un estándar que define los cables, conectores y protocolos usados en un bus para conectar, comunicar y proveer de alimentación eléctrica entre computadoras, periféricos y dispositivos electrónicos.
• IrDA. Esta tecnología está basada en rayos luminosos que se mueven en el espectro infrarrojo. Los estándares IrDA soportan un amplia gama de dispositivos eléctricos, informáticos y de comunicaciones; permiten la comunicación bidireccional entre dos extremos a velocidades que oscilan entre los 9600 bits y los 4 Mbits.

.

Redes de control y automatización

• KNX. Es un estándar (ISO/IEC 14543) de protocolo de comunicaciones de red, basado en OSI, para edificios inteligentes, o nodos, que se conectan mediante uno o más medios físicos y que se comunican utilizando un protocolo común.
• X10. Es un protocolo de comunicaciones para el control remoto de dispositivos eléctricos que utiliza la línea eléctrica (220V o 110V AC) preexistente para transmitir señales de control entre equipos de automatización del hogar (domótica) en formato digital. No necesita instalación, ya que utiliza la red eléctrica de la casa.
• ZigBee. Es el nombre de la especificación de un conjunto de protocolos de alto nivel de alto nivel de comunicación inalámbrica para su utilización con radiodifusión digital de bajo consumo, basada en el estándar IEEE 802.15.4 de redes inalámbricas  de área personal (wireless personal area network, WPAN). Su objetivo son las aplicaciones que requieren comunicaciones seguras con baja tasa de envío de datos y maximización de la vida útil de sus baterías.
• Z-Wave. Es un protocolo de comunicaciones inalámbricas utilizado principalmente para domótica. Es una red en malla que utiliza ondas de radio de baja energía para comunicarse de un aparato a otro, permitiendo el control inalámbrico de electrodomésticos y otros dispositivos, como control de iluminación, sistemas de seguridad, termostatos, ventanas, cerraduras, piscinas y garaje abre puertas.
• Bus SCS. SCS es un acrónimo de "Sistema de cableado simplificado". Es un bus de campo desarrollado y sus aplicaciones están en el campo de automatización residencial y la automatización de edificio.
• LCN Local Control Network. Es una red para control local, es un sistema planteado diseñado para la automatización de edificios residenciales y edificios funcionales. Esta red ha estado disponible desde 1992 y se ha producido en serie desde 1993. Cada sistema se compone de una red con organización descentralizada y formada a partir de los módulos LCN y el bus de 4 hilos. Aquí, los módulos también están siempre equipados con el mismo hardware y software, que produce una programación idéntica. Dentro de la red de control local es posible agregar actuadores y sensores, pero también botones y acopladores, para que la red se pueda expandir.

Redes de datos

• Ethernet. Es u estándar de redes de área local para computadoras con acceso al medio por detección de la onda portadora y con detección de colisiones (CSMA/CD). Su nombre viene del concepto físico de ether. Ethernet define las características de cableado y señalización de nivel físico y los formatos de trama de datos del nivel de enlace de datos del modelo OSI.
• Home Plug. Es el nombre de la familia de diversas especificaciones de comunicaciones por línea eléctrica, que facilitan la creación de redes a través del cableado eléctrico preexistente en el hogar.
• Home PNA. La alianza HomePNA fue fundada por un grupo de compañías que pretendían aprovechar la existencia de una red de cable telefónico bastante extensa y generalizada dentro de viviendas en Estados Unidos, para proporcionar una red troncal de Home Network.
• Wi-Fi. El wifi (sustantivo común en español, incluido en el diccionario de la ASALE y proveniente de la marca Wi-Fi) es una tecnología que permite la interconexión inalámbrica de dispositivos electrónicos. Los dispositivos habilitados con wifi (tales como computadoras personales, teléfonos, televisores, videoconsolas, reproductores de música...) pueden conectarse entre sí o a Internet a través de un punto de acceso de la red inalámbrica.
